2015年05月

またキャブ

今度はゼファー750の依頼です。

5年以上放置してた車輛です。

P5250001

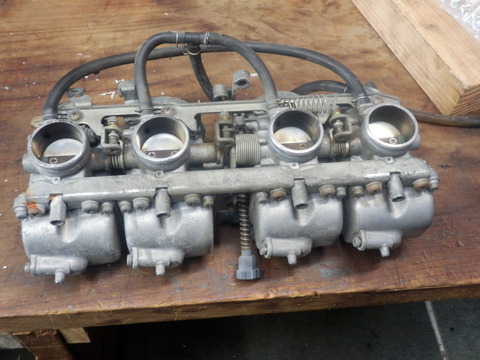

取り敢えずキャブの状態を診てみます。

P5250002


インシュレーターとエアクリーナージョイントチューブが硬化して外すの大変でした。


P5250003

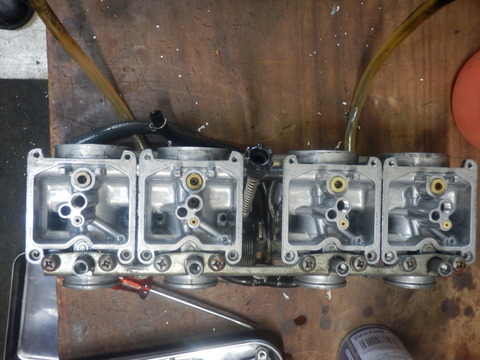

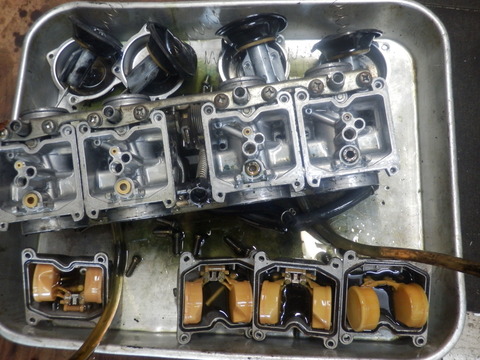

分解して行きます。

緑の液体はクーラントでは有りません、空冷エンジンですから。

ガソリンが劣化して変色してます。


P5250004


取り敢えずキャブクリーナーで洗浄してみます。



P5250005


キャブボディーは何とかなりましたが、ジェット類は交換した方が良さそうです。




ところで、ガレージのシャッターを開けて作業をしていると



P5250008


こいつらが


P5250007


入って来ます。

新婚さんでしょうか、新居の場所を探しています。

でも、ここは貸せませんよ。



部品待ちの間の

今月末、鈴鹿サーキットにライダー二人と車輛のテストと

ライダーの練習に行って来ました。



設定タイムは両ライダーともクリヤーしたのですが、

私の方が前日からの扁桃腺の晴れが酷くなり

帰って来てからすぐ医者に行ったら入院一歩手前だと言われて

点滴打たれて酒もたばこも駄目の絶対安静。



6月3,4日の合同テストまで何とか体調戻さないと。








久し振りに

少し前まで2サイクルエンジンでしたが、

今は4サイクルです。


これ、


BlogPaint


ジャイロXです。

スイングロックの掛りが甘いので


P5220018



ここの


P5220019


これが。


スイングロックケースです。


P5220020


分解してみます。


ロックレバーの動きが少し渋いです。



P5220021


消耗品を交換して、グリスアップして組み上げます。


二年振り位にやりました。











オーバーフロー


GPZ750RのキャブレターO/Hの依頼です。

エンジン掛けるとキャブのエアーベントチューブからガソリンが

勢い良く吹き出します。


このキャブ、フロートチャンバーにオーバーフローパイプが付いていません。

キャブ開けてみます。


P5180001



結構汚れています。

何故か4番だけ#140のメインジェットが付いていました。

標準は#102です。


全部ばらしていくと



P5180002


4番のパイロットスクリューが外れません。


P5180004


ドリルで穴を開けて、


P5180005


エキストラクターで、


P5180006


外れました。


P5180007


スロットルバルブを外してみると

4番だけ違うパーツが付いています。


ニードルも、


P5180009


4番だけ違うパーツが。


P5180010


長さもこれだけ違います。


P5180011


2番、3番にはワッシャーが2枚づつ入ってました。


4番のキャブのダイヤフラムの取り付け部が欠けていたので

中古のキャブを探します。

パイロットスクリュー外したのに・・・。



ヤフオクで有りました。

P5210012


ばらしていきます。

P5210013


中は結構綺麗でしたが、ジェット類が付いていません。


ジェット類は新品にします。


4番のキャブを入れ替えて、

P5210016


清掃して組んでいきます。







つづく・・・・・。










テスト走行

セミトランジスター点火のテストがてら、大宰府の旧車ミーティングに

行って来ました。


片道100キロの道のりで、半分は下道。

残りは高速を走りました。

全く問題なく快調です。

しかし5速で6000rpmから7000rpmで走って行ったのですが

風圧が凄くてツーリング用のヘルメットがずれて疲れました。




現地到着。


BlogPaint


CB93です。

これ、欲しい。



P5170011



SS50。

5速ミッションです。

学生時代モンキーをボアアップしてこのミッション組んだら2速ギヤが

欠けました。

この狭いケースに5速ミッション組んでるのでギヤが薄くて

ボアアップすると持たなかった様です。



これは、

P5170012



カブです。

自転車に後付する2ストの補助エンジンです。

学生時代、実習室の隅に何機か転がっていた記憶が有ります。


実装した現車は初めて見ました。



BlogPaint



これこそ原動機付自転車です。

手前2台は補助エンジンがリムを駆動します。

リムを押さえつける力の調整が難しそう。


P5170014


リムの所のゴム引きのローラーで駆動します。


P5170015


この時代色んなメーカーが有ったようです。


P5170017


これはリム駆動ではなく、カブと一緒のハブ駆動です。



自転車のフレームの強度は大丈夫だったのでしょうか。






BlogPaint


CB72が数台。


BlogPaint


これはこれで楽しそうです。



自分のCB500Fが凄く新しく思えます。








帰りは山越えで帰ったのですが、セミトラユニットは熱も持たず快調でした。










つづく・・・・・。

セミトランジスター点火

クリップで結線して


P5150002


テストしてみます。

ポイント側のクリップを車体アース側でスイッチングするとプラグに

元気よくスパークします。

コイル側の電源がキルスイッチ経由で来ているので電圧を測ってみると

バッテリー電圧よりも0.5ボルト以上低く出てるのでキルスイッチの

電源でリレーを動かして直接バッテリー電圧をコイル側に掛けました。


P5150004


ここまで配線を引き結線しました。


P5150003


回路のケースはここに収まりました。


後は放熱の問題だけです。



回路がパンクした時の緊急用に


P5150005


このカプラーを


P5150007


直結して通常のポイント点火の回路に戻します。

これだと出先でトラブルが出ても安心です。





つづく・・・・・。
