パパの全力疾走

バイク模型製作を趣味で造りながら日常のことを少し書いています。 仕事がら、1/1をやっているのでついここが違うと手を出してしまいます。 自己満足の世界です。

2015年01月

Z1000R1

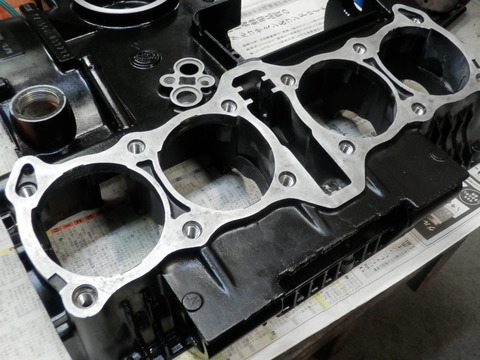

R1のエンジンの塗装が上がって来ました。

P1130008


ここから洗浄していきます。

オイルラインやネジ山にブラストのビーズが残っているので

綺麗に洗い流して念入りにエアーブロー。


P1140011


クランクケースのスタッドボルトのネジ山をタップでさらって


P1140012


ネジロックのカスが結構出てきました。


P1140014


パーツを洗浄して

P1140015


アッパーケースにベアリングの位置決めピンをセットして

新品のカムチェーンをクランクにセットし


P1140016


クランクのセンターホルダーを規定トルクで締め

ミッション廻りを組み


P1140017


ケースを合わせました


P1140018



この状態で


P1140019



フレームに載せ


トップを出すのにガバナー側から組みます。


P1140020


オイルシールを組んでリップにシリコングリスを薄く塗布し

カバーを組んでガバナーを取り付けクランキング出来る様にして

腰上組んでいきます


P1140022


シリンダーとヘッドの合わせのサイドの6ミリネジ山がダメだったので


P1140024


ヘリサート入れました


左右とも入れておきます。



ヘッド廻りですがインレットバルブが1,5ミリオーバーサイズが組まれてました

でも、ヘッドのバルブシートに加工の跡がありません。

シートを広げずそのままビックバルブを組んでました。


P1130009


ノーマルの新品バルブに光明丹を塗って当たりを見ると


P1130010


やはり無加工でした

シートカットしてすり合わせしてヘッドを組みます。

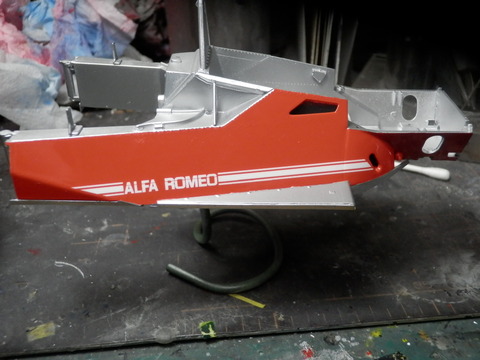

模型の方ですが

P1100001


クリヤーコートも乾燥したので

P1100004


マスキングして


P1100005



シルバー吹いて


P1110007



取り敢えずシャーシは完成です。


1/1が忙しくなかなか進みません。







つづく・・・・・。











YDS3

YDSのクラッチの修理です。

パーツが届きました。

P1080001


アメリカから


P1080002


これの部品を使います。


P1080010


現車に付いてたクラッチプレートは

爪が曲がって歪んで使えません

届いたクラッチをばらして使っていきます

フリクチョンプレートは社外品をヤフーで購入出来たので

状態の良いパーツを組み合わせて組んでいきます。


P1080011


組みあがりました。


P1060030


クラッチカバーのガスケットがさすがにもう使えませんので作ります。


P1060031


もう少し整形して組み付けて試乗しました。


クラッチプレートを1枚1.6ミリの厚みのを使った仕様は少し滑ってる様な気がしたので

2.4ミリのプレートに替えてみると滑りは感じなくなりこの仕様で行きます。


ST600のスリッパークラッチのセッティング出すより時間が掛かりました。

取り敢えずこれで乗って貰います。






こっちを先に

パーツがそろったので


P1060019


ZRX400です。

P1060018


まずキャブレターから。

結構よごれてます、フロートチャンバーからガソリン漏れも


P1060032


フロントキャリパーです。



P1060033



ピストンを綺麗にして


P1070002



リヤも


ドライブチェーンとスプロケットを


P1070005



P1070006



交換します



P1070011



チェーンが凄いことに


P1070010



リヤホイールが軽く回ります


P1070014


ホークオイルが・・・。


P1070016



分解して


P1070017



洗浄しました。


シール類を替えて組み付けます


P1070018



出来ました。

フォークオイルは規定量で。


P1070019



オイルが出ないようにサイドスタンドで車体を傾けクラッチを交換して完成。


試乗すると車体が軽く感じます。



ローソンのパーツも入荷したのですがエンジンの塗装がまだ上がってきません

多分来週辺りに・・・。







つづく・・・・・。





あけましておめでとうございます

遅くなりましたが今年も宜しくお願いします。

年末年始でパーツの入荷がなく作業が止まってます。

500Fは


PC310017


完成しましたが、チェンジのフィーリングは改善されず

結局前回改良したスピンドルシャフトに替えて直りました。

圧縮が戻って加速が幾分良くなり遠乗りしたくなりましたがあまりの寒さに耐えられず・・・。







ローソンのリヤサスを

P1060020


O/Hに出しました。

サス替わりにこれで固定してます。


キャブもO/Hしておきます


P1060021



P1060022


結構汚れてます


P1060025


トップキャップを外して見ると


BlogPaint


1番のダイヤフラムが噛みこんでました

切れてなくて良かったです。


P1060023



全部ばらして綺麗にして行きます。




つづく・・・・・。
