NSR500

86のNSRですが、チャンバーの取り回しを見てたら

98のチャンバーの取り回しが気になって・・・。

002















86です。




050














98です。





051














リヤバンクのチャンバーはストレートです。






これが見たくて仮組してしまいました。


ここから98です。

001

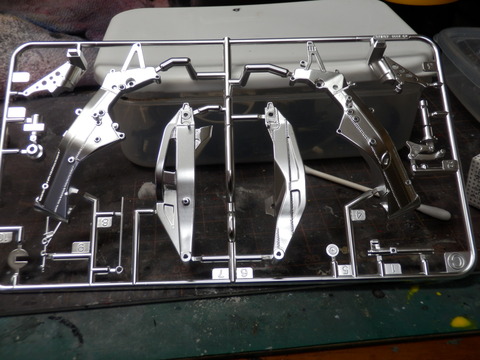

まず、メッキのパーツを







002

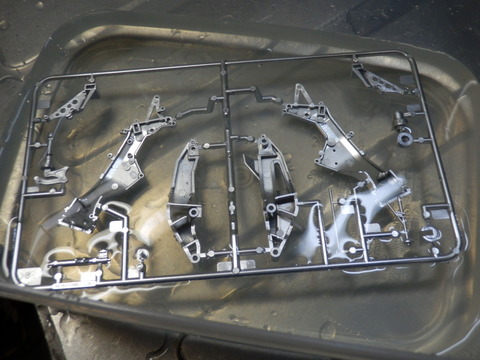

漂白剤に付けて







003

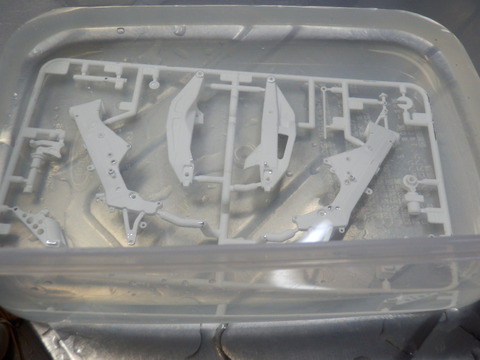

メッキを落とします





004

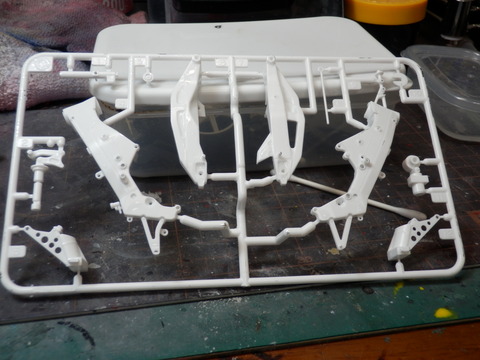

落ちました。






スイングアームのチェーン引きのモールドがかっこ悪いので


009














加工します






010

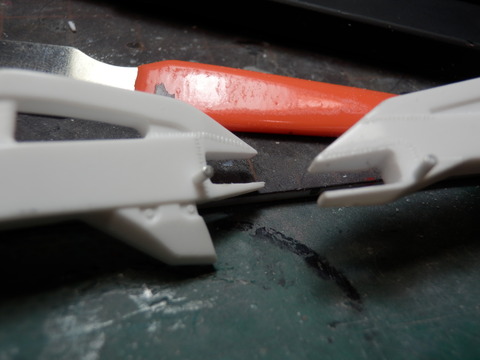

ピンバイスとエッチング鋸で大まかにカットして





011

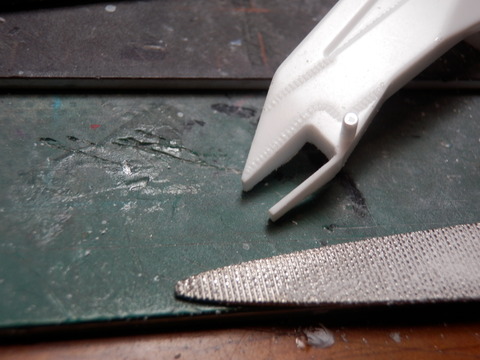

ヤスリで仕上げます







013















反対側も






014














左右出来ました

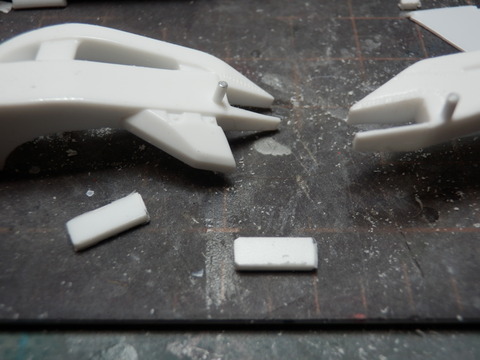

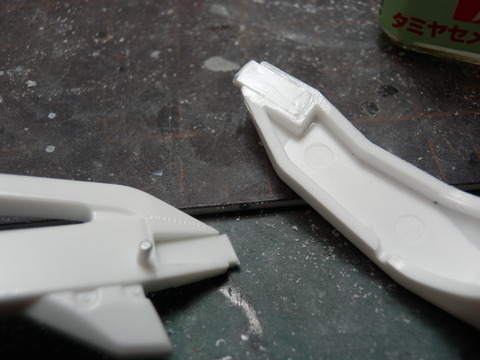

3.5ミリのプラ板がないので3ミリと0.5ミリのプラ板を012
















接着します







015















それをカットして






016














接着します







ついでに


020














裏側の肉抜きをプラ板で大まかに塞いでおきます






022














瞬間パテで裏打ちしました







041














整形してアクスルの位置をマーキングして







1.4の042















穴を開けます








043

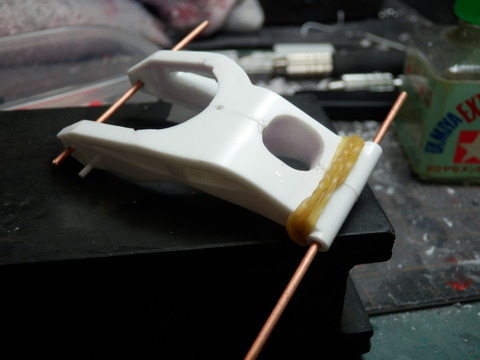

シャフトを通して位置決めし、接着します





固まるまでにリヤホイル廻りの加工をします


053














最終的に1.6ミリのシャフトを通すのでキットの穴に伸ばしライナーを接着します。





055














固まったら余分なところをカットしてここに1.6ミリの穴を開けかえます。






スイングアーム側についてたボスを



054













寸法を合わせてホイル側に接着します







他のパーツを見ていたら


024

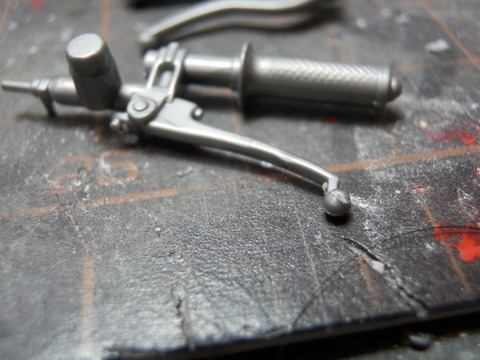

クラッチレバーがこうなってました








025

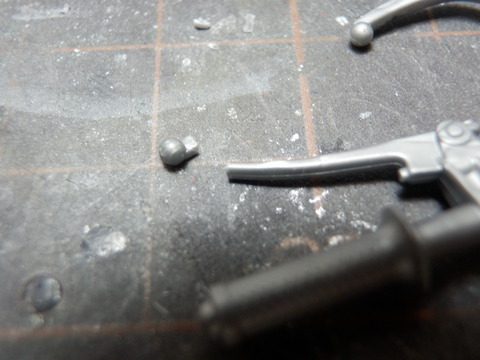

カットします









026














付け替えました

もしかするとライダーの希望でそんなレバーもあったかもしれません??。











当分、2台のNSRです。









つづく・・・・・。



























































































NSR 84’完成

スクリーンをやり直して

カウルのビスとファスナーを取り付けて

スクリーンの取り付けピンで完成です。

001




















007



















008



















012















スクリーンのデカールも大丈夫です





011



















009



































010



































006




















さあ 次は86’です。
